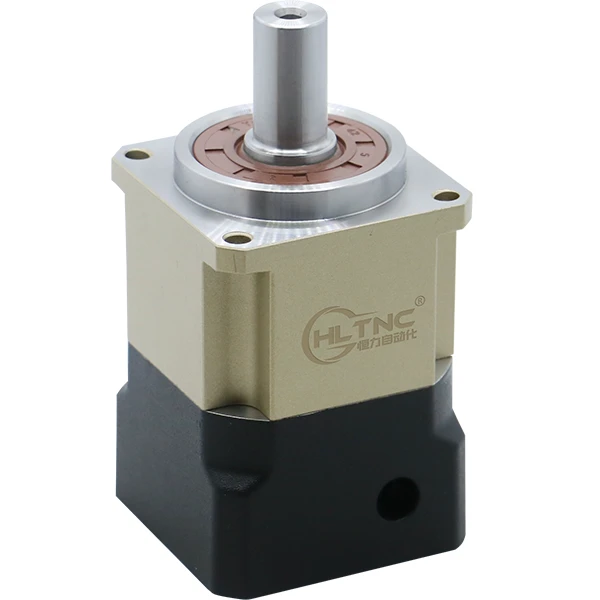

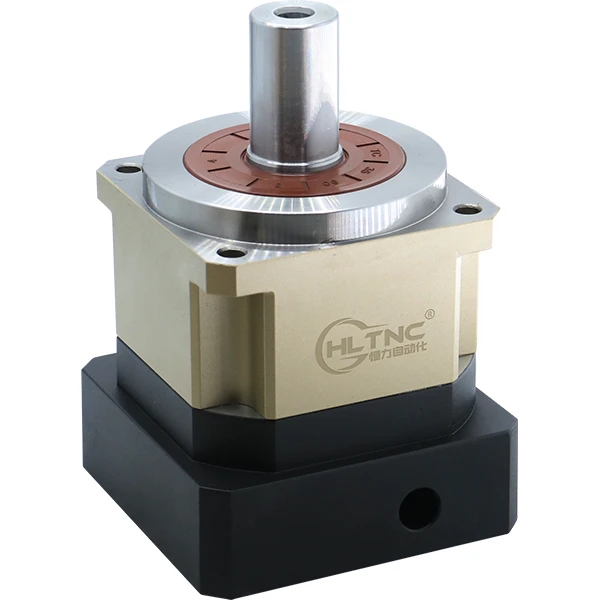

ตัวลดดาวเคราะห์ที่แม่นยำ
video

ตัวลดดาวเคราะห์ที่แม่นยำ

ช่องว่างส่งคืนขั้นต่ำของซีรีย์ PGH ลดดาวเคราะห์ที่มีความแม่นยำสามารถเข้าถึงได้น้อยกว่าหรือเท่ากับ 1 อาร์คนาที อัตราส่วนความเร็วอยู่ระหว่าง 3 ถึง 100 และขนาดของเอาต์พุตและปลายอินพุตมีหลากหลายรุ่น ซึ่งสามารถปรึกษาฝ่ายบริการลูกค้าได้ เจ้าหน้าที่สำหรับเขียนแบบเฉพาะ Precision Planetary Reducer หน้าแปลน PGH Series 42,60,90,115,142,180,220 รุ่นเหล่านี้แต่ละรุ่นมีหลายขนาด มีความแม่นยำ 3 ระดับ สามารถสอบถามฝ่ายบริการลูกค้าเพื่อเลือกแบบที่ต้องการได้ ชุด PGH ลดดาวเคราะห์ที่มีความแม่นยำส่วนใหญ่จะใช้สำหรับเซอร์โวมอเตอร์
ส่งคำถาม
การแนะนำสินค้า

บทนำ:

เราปรับแต่งความแม่นยำสูง ความแข็งแกร่งสูง และแรงบิดสูงลดดาวเคราะห์สำหรับลูกค้า สารหน่วงของเราทำจากเหล็กโลหะผสมคุณภาพสูงและคาร์บูไรซ์เพื่อให้มั่นใจถึงความแม่นยำสูงสุด บูมและเพลาส่งออกถูกรวมเข้าด้วยกันเพื่อให้มั่นใจถึงความแข็งแกร่งในการบิดสูงสุด



บันทึก:
1. โปรดอ่าน "คู่มือการใช้งาน" อย่างละเอียดก่อนใช้งาน
2. การติดตั้ง การถอดประกอบ และการบำรุงรักษาตัวลดจำเป็นต้องดำเนินการโดยช่างมืออาชีพ
3. ตามสภาพการระบายอากาศของสภาพแวดล้อมการติดตั้ง อุณหภูมิของตัวลดอาจเพิ่มขึ้นภายใต้การทำงานอย่างต่อเนื่องเป็นเวลานาน โปรดหลีกเลี่ยงการสัมผัสโดยตรงกับตัวลดหลังจากที่ขนหยุดระหว่างการทำงาน
4. ห้ามสัมผัสชิ้นส่วนที่หมุนได้ระหว่างการทำงาน หลังจากติดตั้งตัวลดขนาดแล้ว ต้องแน่ใจว่าได้เสียบหัวปลั๊กด้านข้างกลับเข้าไปแล้ว เพื่อหลีกเลี่ยงไม่ให้มีสิ่งของเล็กๆ เข้าไปในตัวลดขนาด
5. ตัวลดเป็นส่วนประกอบที่มีความแม่นยำ ระหว่างการติดตั้ง อย่ากระแทกตัวลดด้วยค้อนหรือเครื่องมือแบบอ่อนเพื่อหลีกเลี่ยงผลกระทบต่อความแม่นยำในการทำงาน
6. ห้ามถอดประกอบหรือดัดแปลงตัวลด มิฉะนั้นอาจได้รับบาดเจ็บหรืออุปกรณ์อาจเสียหาย
7. ตัวลดเป็นแบบปิดผนึกและน้ำมันเป็นของน้ำมันสังเคราะห์ขั้นสูงกึ่งแข็งซึ่งไม่จำเป็นต้องเปลี่ยนน้ำมัน



ข้อควรระวังในการใช้งาน:
1. อุณหภูมิแวดล้อม: -10 องศา ~+90 องศา
2. ความสูง: ไม่เกิน 1,000 เมตร เหนือระดับน้ำทะเล
3. หลีกเลี่ยงการสั่นสะเทือนหรือการกระแทกอย่างต่อเนื่อง
4. หลีกเลี่ยงการถูกแสงแดดโดยตรงและการสะสมของฝุ่น
5. หลีกเลี่ยงการสาดน้ำหรือน้ำมัน
6. ความชื้น: ไม่เกิน 85% เพื่อหลีกเลี่ยงการควบแน่น
7. ใช้ในสถานที่ที่มีการระบายอากาศได้ดี
ปลายอินพุตและเอาต์พุตเชื่อมต่อกับเซอร์โวมอเตอร์และปลายแอปพลิเคชันตามลำดับ และต้องได้รับการปกป้องอย่างระมัดระวังก่อนใช้งานเพื่อหลีกเลี่ยงรอยขีดข่วนหรือสนิม ซึ่งจะส่งผลต่อความแม่นยำในการติดตั้งและทำให้การทำงานไม่ดี

ข้อมูลจำเพาะ เวที อัตราส่วน พีเอชจี-42 พีเอชจี-60 พีเอชจี-90 พีเอชจี-115 พีเอชจี-142 พีเอชจี-180 พีเอชจี-220
แรงบิดเอาต์พุตปกติ N·m L1 3 19 53 145 290 520 950 1100
4 20 55 150 300 550 1000 1700
5 17 54 140 290 600 1050 2000
6 15 46 135 280 560 1000 1850
7 14 44 125 270 530 960 1750
8 12 41 110 240 480 900 1550
3 11 37 95 220 430 800 1500
10 11 37 95 220 430 800 1450
เวที อัตราส่วน พีเอชจี-42 พีเอชจี-60 พีเอชจี-90 พีเอชจี-115 พีเอชจี-142 พีเอชจี-180 พีเอชจี-220
L2 15 19 53 145 290 520 950 1100
20 20 55 150 300 550 1000 1700
25 17 54 140 290 600 1050 2000
30 17 54 140 290 600 1050 2000
35 17 54 140 290 600 1050 2000
40 17 54 140 290 600 1050 2000
45 17 54 140 290 600 1050 2000
50 17 54 140 290 600 1050 2000
60 15 46 135 280 560 1000 1850
70 14 44 125 270 530 960 1750
80 12 41 110 240 480 900 1550
90 11 37 95 220 430 800 1500
100 11 37 95 220 430 800 1450
ความเร็วหยุดฉุกเฉิน N·m   3.0 เท่าของแรงบิดเอาท์พุตปกติ
แรงบิดเอาท์พุตสูงสุด T=60% ของแรงบิดหยุดฉุกเฉิน
ความเร็วอินพุตที่กำหนด รอบต่อนาที L1/2 3-100 5000 5000 4000 4000 3000 3000 2000
ความเร็วอินพุตสูงสุด รอบต่อนาที L1/2 3-100 10000 10000 8000 8000 6000 6000 4000
ฟันเฟืองขนาดเล็ก P0 อาร์มิน L1 3-10 น้อยกว่าหรือเท่ากับ 2 น้อยกว่าหรือเท่ากับ 2 น้อยกว่าหรือเท่ากับ 2 น้อยกว่าหรือเท่ากับ 1 น้อยกว่าหรือเท่ากับ 1 น้อยกว่าหรือเท่ากับ 1 น้อยกว่าหรือเท่ากับ 1
L2 15-100 น้อยกว่าหรือเท่ากับ 4 น้อยกว่าหรือเท่ากับ 4 น้อยกว่าหรือเท่ากับ 4 น้อยกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ 3
ฟันเฟืองที่แม่นยำ P1 อาร์มิน L1 3-10 น้อยกว่าหรือเท่ากับ 4 น้อยกว่าหรือเท่ากับ 4 น้อยกว่าหรือเท่ากับ 4 น้อยกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ 3
L2 15-100 น้อยกว่าหรือเท่ากับ 6 น้อยกว่าหรือเท่ากับ 6 น้อยกว่าหรือเท่ากับ 6 น้อยกว่าหรือเท่ากับ 5 น้อยกว่าหรือเท่ากับ 5 น้อยกว่าหรือเท่ากับ 5 น้อยกว่าหรือเท่ากับ 5
ฟันเฟืองมาตรฐาน P2 อาร์มิน L1 3-10 น้อยกว่าหรือเท่ากับ 6 น้อยกว่าหรือเท่ากับ 6 น้อยกว่าหรือเท่ากับ 6 น้อยกว่าหรือเท่ากับ 5 น้อยกว่าหรือเท่ากับ 5 น้อยกว่าหรือเท่ากับ 5 น้อยกว่าหรือเท่ากับ 5
L2 15-100 น้อยกว่าหรือเท่ากับ 8 น้อยกว่าหรือเท่ากับ 8 น้อยกว่าหรือเท่ากับ 8 น้อยกว่าหรือเท่ากับ 7 น้อยกว่าหรือเท่ากับ 7 น้อยกว่าหรือเท่ากับ 7 น้อยกว่าหรือเท่ากับ 7
ความแข็งเกร็งแบบบิด N·m
/arcmin		 L1/2 3-100 2.5 6 12 23 50 145 220
โหลดรัศมีสูงสุด N L1/2 3-100 760 1570 2780 5340 9000 14000 31810
โหลดตามแนวแกนสูงสุด N L1/2 3-100 410 750 1870 3310 5670 6460 18530
อุณหภูมิในการทำงาน ระดับ   3-100 -10 องศา ~+90 องศา
อายุการใช้งาน ชม   3-100 20,000 (10,000/การทำงานต่อเนื่อง)
ประสิทธิภาพ % L1 3-10 มากกว่าหรือเท่ากับ 97%
L2 15-100 มากกว่าหรือเท่ากับ 97%
น้ำหนัก กิโลกรัม L1 3-10 0.6 1.3 3.5 7.8 16.1 27 55
L2 15-100 0.9 2.0/1.6 5.6/3.9 9.5 19 34 68.5
ตำแหน่งการติดตั้ง - L1/2 3-100 ทิศทางใดก็ได้
ระดับเสียง ดีบีเอ/1ม L1/2 3-100 56 58 60 63 65 67 70
ระดับการป้องกัน - L1/2 3-100 IP65
การหล่อลื่น - L1/2 3-100 น้ำมันหล่อลื่นสังเคราะห์
